选型避坑：高温风机选型中容易忽视的3个关键参数

高温风机选型是工业应用中技术含量较高的环节，一旦选型不当，轻则风机效率低下、故障频发，重则导致叶轮变形、轴承抱死，甚至引发安全事故。许多选型失误并非出自主流参数（如风量、风压、功率），而是源于一些容易被忽视的关键边界参数。

以下是高温风机选型中极易被忽视的3个关键参数，以及对应的避坑指南：

一、 介质温度与材质热态强度 —— 隐蔽的“杀手”

容易被忽视的点

很多选型人员只关注常温下的风量风压，却忽略了高温对材料机械性能的影响。当气体温度超过200℃时，普通钢材的许用应力会下降，抗疲劳能力急剧衰减。

核心问题

温度分段陷阱：

≤200℃：普通Q235碳钢叶轮可用，但需考虑热膨胀间隙。

200℃-350℃：必须使用16Mn（Q345） 或耐候钢，普通碳钢在此温度区间会发生蓝脆现象（200-300℃），韧性下降，易开裂。

350℃-450℃：需采用不锈钢（304/321），并考虑高温蠕变。

450℃-650℃：必须使用耐热不锈钢（310S） 或镍基合金，普通不锈钢在此温度下晶间腐蚀风险剧增，氧化皮剥落会导致动平衡失效。

>650℃：通常需采用高温陶瓷纤维叶轮或水冷/风冷隔热结构，常规金属风机难以胜任。

避坑要点

明确“ZUI高瞬间温度”而非“平均温度”：工艺波动可能导致瞬时温度比设计温度高出50-100℃，选型时必须按ZUI高瞬时温度确定材质。

叶轮材质须留余量：建议在计算温度基础上至少提高一个等级（如计算温度300℃，直接选用304不锈钢，而非勉强使用16Mn）。

关注“热态动平衡”：普通风机在常温下做动平衡，高温运行时因热膨胀不均会失去平衡。高温风机应要求厂家进行热态动平衡或提供高温工况下的膨胀补偿计算。

二、 冷态/热态密度换算 —— 电机过载的“元凶”

容易被忽视的点

选型时使用标况（20℃，1.2kg/m³） 下的风量风压直接选电机，未换算成工况温度下的实际气体密度。这会导致电机在实际运行时因气体密度增大而严重过载。

核心问题

风机的轴功率与气体密度成正比。风机在常温启动时，如果输送的是高温气体（密度低），电机负载较小；但若选型时按热态密度计算功率，忽略了冷态启动工况，则冷态启动时气体密度大，电机可能瞬间过载烧毁。

避坑要点

按冷态密度校核启动功率：选型时必须同时计算“热态运行功率”和“冷态启动功率”，电机额定功率应大于冷态启动功率，而非仅满足热态运行。

变频启动是优选：对于温差大（冷热态密度比 >1.5）的风机，建议采用变频器控制，冷态时低频启动，逐步升频至热态工况，可大幅降低电机选型余量。

警惕“负压吸力”变化：如果是引风机（抽负压），高温下气体密度降低，实际产生的负压会低于标称值，需在选型时放大风压余量。

三、 轴承冷却与润滑方式 —— 寿命的决定因素

容易被忽视的点

很多选型人员认为“轴承座加耐高温油脂”就能解决问题，却忽略了热传导路径。当风机输送200℃以上的气体时，热量会通过轴传导至轴承，导致轴承游隙消失、油脂碳化、抱轴卡死。

核心问题

温度传导链条：高温气体 → 叶轮 → 主轴 → 轴承。即便机壳有隔热层，轴的热传导仍难以阻断。

临界温度节点：

≤120℃：普通锂基润滑脂，风冷轴承座（带散热筋）即可。

120℃-180℃：需采用合成高温润滑脂（如全氟聚醚PFPE），并加装甩热盘或强制风冷叶轮对轴进行冷却。

≥180℃：必须采用水冷轴承座（通循环冷却水）或油雾润滑。水冷套需确保水压、水质，防止结垢堵塞。

避坑要点

明确“环境温度”与“介质温度”：不要混淆。轴承温度主要受轴导热影响，而非机壳外环境温度。若介质温度≥200℃，强制要求水冷轴承座是稳妥做法。

关注轴承游隙：高温下轴的热膨胀会使轴承内部游隙缩小。应选用C3或C4游隙等级的轴承，普通CN级游隙在高温下容易“咬死”。

油脂耐温实测：标称“耐温200℃”的润滑脂，实际滴点可能仅180℃。选型时要求供应商提供油脂的滴点和蒸发量数据，并预留20%以上的安全余量。

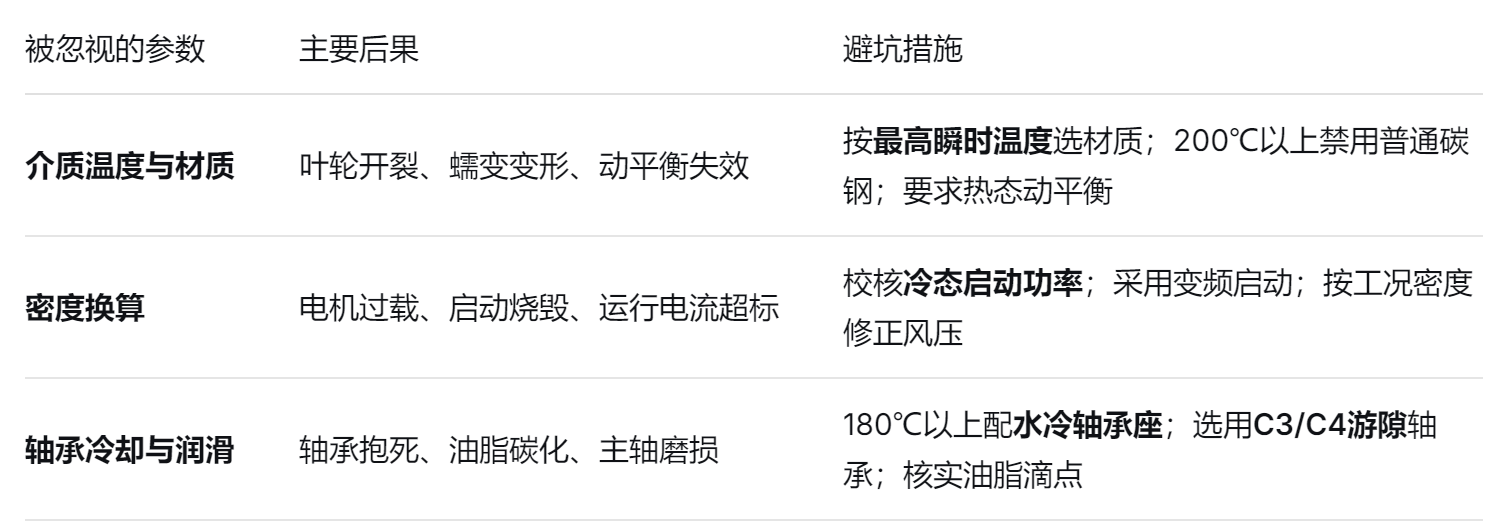

四、 三个参数的综合影响与选型流程
