老旧碳钢风机腐蚀严重，如何升级为不锈钢风机方案？

将老旧碳钢风机升级为不锈钢，是解决腐蚀问题的根本方法。关键在于根据具体的腐蚀介质，选择合适的不锈钢牌号，并在结构设计上进行特殊处理，避免常见的“腐蚀短板”问题。

整个升级过程，可以遵循以下“四步法”来确保方案的科学性和经济性。

步骤一：准确诊断工况，锁定不锈钢牌号

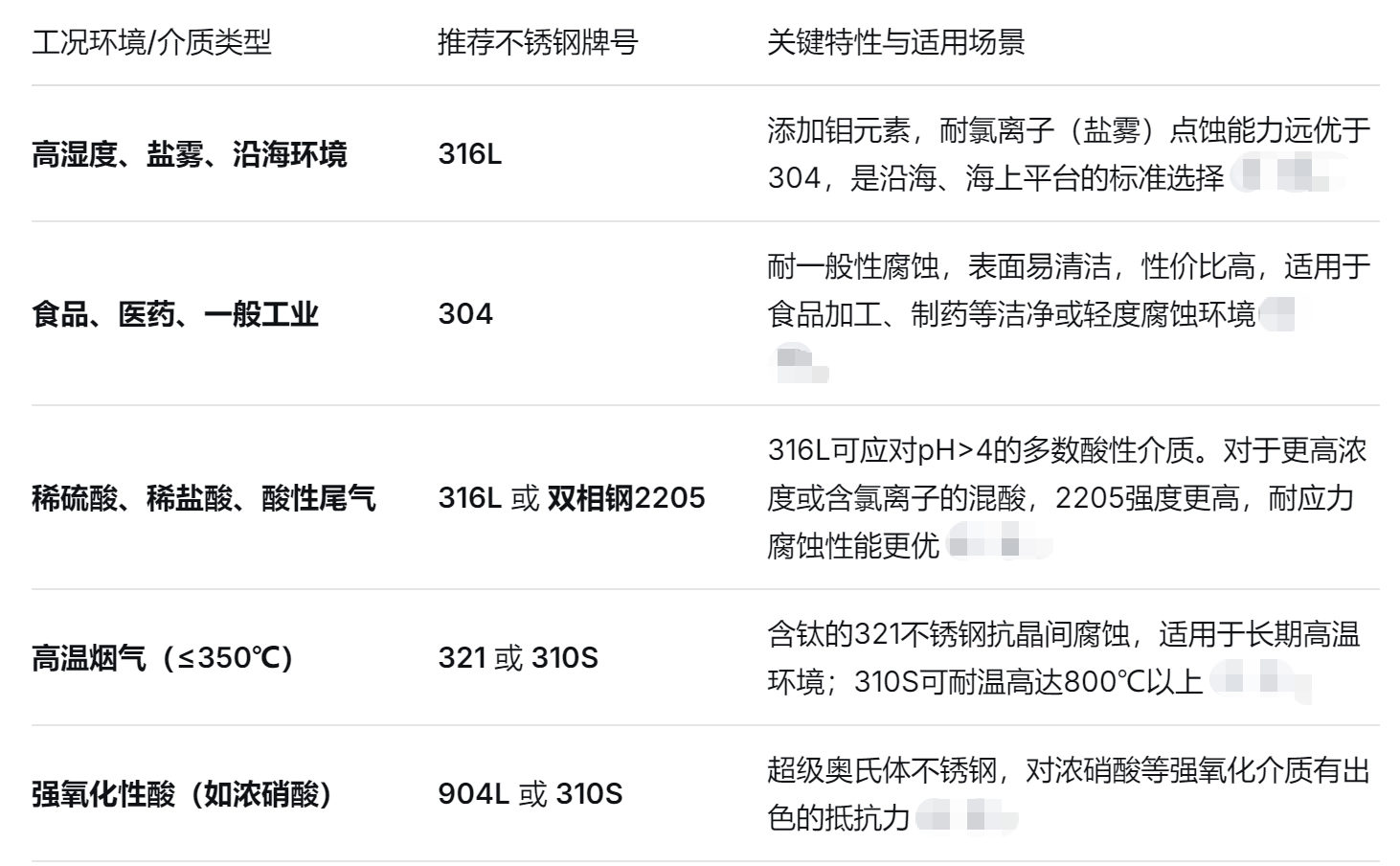

不锈钢并非“永不生锈”，选错牌号同样会快速失效。你需要根据风机的实际服役环境，对照下表进行选择：

核心建议：如果预算允许且工况极其恶劣（如混酸、高氯离子），可考虑升级至 双相不锈钢2205，其耐腐蚀性和强度都远超316L，全生命周期成本可能更低。

第二步：警惕“短板效应”，进行系统性改造

容易犯的错误是只更换叶轮或机壳，而忽略了其他过流部件。一个腐蚀穿孔的螺栓或锈死的轴盘就可能导致整个风机报废。

升级时必须确保与腐蚀介质接触的所有部件均为不锈钢材质，主要包括：

关键部件清单：机壳（蜗壳）、叶轮、轴盘、进风口（集流器）、主轴（如暴露在介质中）、紧固件（螺栓、铆钉）。

特别注意轴盘：传统轴盘多为铸铁件，是腐蚀重灾区。现在已有成熟的 铸造不锈钢轴盘（材质可选304、316L等）解决方案，可直接替换。

第三步：优化结构设计，避免“先天缺陷”

不锈钢的物理特性和碳钢不同，设计时需要做针对性优化，否则会引发新的问题。

排水与防积灰：在风机机壳ZUI低点设计排水孔，避免冷凝水或冲刷液积聚，这是防止缝隙腐蚀简单有效的方法。同时，内部结构应避免出现死角，防止粉尘和湿气堆积。

焊接工艺控制：不锈钢焊接必须采用氩弧焊并严格控制热输入，必要时进行固溶处理，以防止焊缝区域因碳析出而发生晶间腐蚀，这是焊接不锈钢常见的失效形式。

强度与刚度补偿：不锈钢的弹性模量（刚度）与碳钢相近，但许用应力不同。在设计大型风机或高压工况时，需重新校核叶轮和轴的刚度，避免因变形导致动平衡失效。

第四步：综合评估，选择更佳实施方案

在决策前，建议进行一次简单的成本效益分析。

全生命周期成本（LCC）对比：虽然不锈钢风机的初始采购成本是碳钢的2-4倍，但考虑到碳钢风机在腐蚀环境下可能1-2年即报废，且频繁更换导致停产损失，不锈钢风机的长期经济性往往更优。例如，有案例显示，通过升级为不锈钢风机，企业每年可节省数十万元的检修和电费。

三种升级路径：

整机替换（很彻底）：向专业风机厂订购整台不锈钢风机。这是简单、可靠的方式，厂家会完成所有设计和匹配工作。

核心部件改造（性价比高）：如果原风机机壳完好、非过流部件（如底座）仍可使用，可以只定制更换不锈钢叶轮、轴盘和进风口。这是非常成熟的业务，有厂家5天即可完成交付。

现场修复/涂层（临时措施）：若因故无法立即更换，可采用电弧喷涂铝镁合金或涂刷陶瓷复合材料涂层作为临时修复方案，但此方案寿命远不如整体不锈钢，通常为1-3年。
